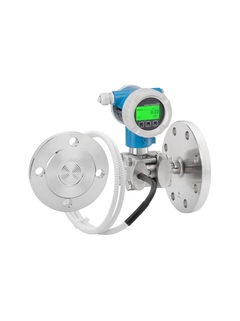

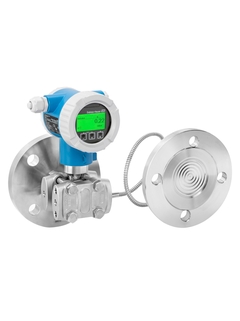

Deltabar PMD78B差壓變送器

TempC膜片有助于將環境和過程溫度對測量的影響降到最低

應用領域

PMD78B是新一代Deltabar變送器的成員之一。變送器堅固耐用，采用安全Bluetooth藍牙連接，使用移動設備，安裝app，即可遠程操控儀表。支持按需維護，提高了工廠的可用性。

軟件的使用同樣十分簡單。操作向?qū)е庇^明了，引導用戶逐步完成儀表設置、功能安全測試和驗證測試。

Heartbeat Technology心跳技術提供自校驗和自監控功能，能夠檢測出過程異常，比如引壓管堵塞。

最大適用壓力40 bar (600 psi)

采用隔膜密封系統的儀表的最高耐溫400°C (752 °F)

最大適用靜壓160bar (2400psi)

 最高測量精度為+/- 0.075%

優勢

使用SmartBlue App無線遠程控制操作困難區域內的設備

減小系統故障發生幾率，零錯誤的SIL調試和引導式儀表功能安全測試

采用Heartbeat Technology心跳技術，無需中斷生產過程即可驗證儀表健康狀況。提高了工廠的可用性。

清晰標識儀表狀況，一旦出現診斷信息，儀表立即從綠色切換至紅色顯示

測量原理

差壓

特點

Specialist with one or two capillaries for accurate differential pressure measurement.

Intuitive and clear wizards for commissioning, proof tests and verification.

供電電壓

Ex d, Ex e, non-Ex:

10.5...35V DC

Ex i: 10.5...30V DC

參考測量精度

Standard:

up to 0.1 %

長期穩定性

0.025 % of URL/ year

0.05 % of URL/ 5 years

0.10 % of URL/ 10 years

過程溫度

-70°C...+400°C

(-x°F...+752°F)

環境溫度

-40°C...+85°C

(-40°F...+185°F)

傳感器

100 mbar...40 bar

(1.5 psi...600 psi)

最小可標定量程

5 mbar (0.075 psi)

抗真空壓力

50 mbar (0.73 psi)

最大量程比

100:1

最大過壓限定值

240 bar

(3600 psi)

過程連接

Thread: MNPT1/2, G1/2

Flange: NPS 2"...4", DN50...100

過程膜片的材質

316L, AlloyC,

Tantal,

Monel

PTFE

Gold

墊圈材質

PTFE, FKM,

EPDM, FFKM

填充液

Silicone oil,

inert oil,

vegetable oil,

low- / high temperature oil

外殼材質

Aluminium, 316L

通信

4...20 mA HART

PROFIBUS PA

PROFINET with Ethernet-APL

Bluetooth? wireless

technology and app (optional)

證書和認證

ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex

安全認證

SIL

設計認證

EN10204-3.1,

NACE MR0175,

NACE MR0103

特點

Heartbeat Technology,

Bluetooth? Operation and maintenance SmartBlue App,

LED Module,

RFID TAG for easy identification,

Plug and play functionalities,

HistoROM
